Mànega d'alta pressió-de propòsit general-: rendiment excel·lent

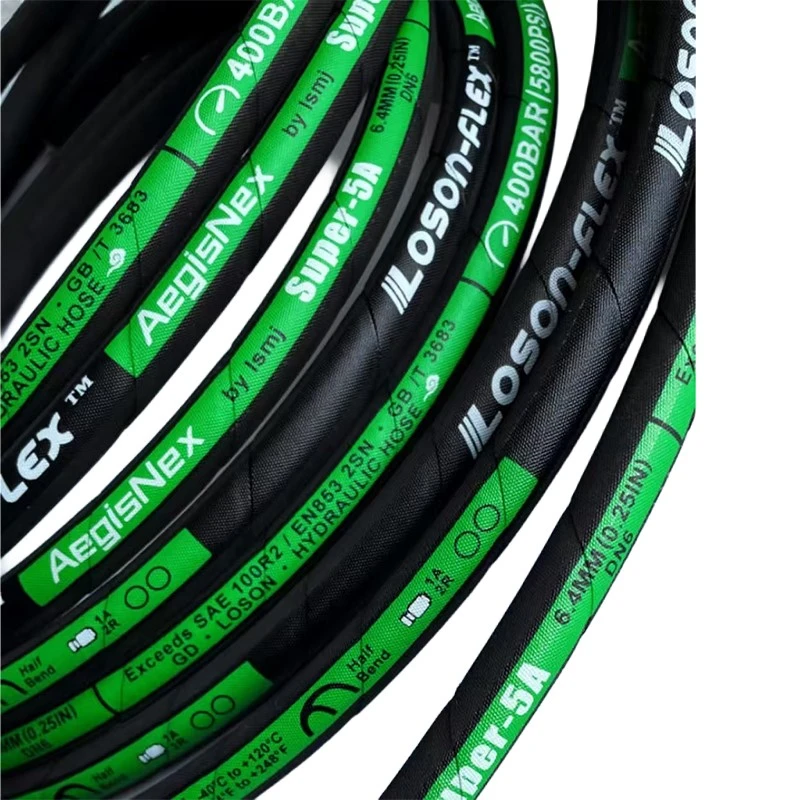

La nostra mànega hidràulica trenada d'acer és una mànega hidràulica-de propòsit general i d'alt-rendiment dissenyada per a una àmplia gamma d'aplicacions industrials.
La capa de reforç utilitza filferro d'acer al carboni-d'alta resistència (com ara l'acer 82B) amb tecnologia de trenat de precisió, normalment en una o dues capes. El tub interior està fet de cautxú-NBR resistent a l'oli, mentre que la coberta exterior està disponible en cautxú sintètic resistent al desgast-negre o blau.
El diàmetre del filferro d'acer oscil·la entre 0,2 mm i 0,8 mm. L'angle de la trena és de 54 graus 44′, que proporciona un equilibri de força òptim i minimitza l'expansió sota pressió.
Els diàmetres interiors oscil·len entre 4 mm i 51 mm. Per al reforç d'una-capa, la pressió màxima de treball és de 25 MPa. Per al reforç de doble-capa, la pressió màxima de treball pot arribar als 60 MPa.
La pressió d'explosió és almenys 4 vegades la pressió de treball.
Disseny flexible:-alternativa rendible a les mànegues espirals
El rang de temperatura de funcionament és de -40 graus a +100 graus , amb compostos especials que permeten fins a 125 graus .
El radi de corbat mínim és d'aproximadament 5 a 6 vegades el diàmetre exterior, el que el fa adequat per a aplicacions de dinàmica mitjana.
La mànega aconsegueix una vida de pols de més de 400.000 cicles en condicions de prova SAE 100R2.
La coberta exterior proporciona una excel·lent resistència a l'ozó, la intempèrie i l'exposició als raigs UV. Les versions-resistents al foc també estan disponibles a petició.
En comparació amb les mànegues hidràuliques espirals, les mànegues trenades d'acer ofereixen una major flexibilitat i un menor cost. En comparació amb les mànegues trenades d'acer inoxidable, són més adequades per a sistemes hidràulics estàndard on la resistència a la corrosió no és el requisit principal.
Aquesta mànega hidràulica trenada d'acer s'utilitza àmpliament en maquinària de construcció, suports hidràulics de mines de carbó, maquinària agrícola i sistemes hidràulics industrials generals.
Accessoris enganxats fiables: s'inclou un informe de prova de fàbrica
Tots els accessoris estan enrotllats mitjançant paràmetres de compressió optimitzats desenvolupats mitjançant anàlisi d'elements finits, garantint un segellat segur i evitant fuites a alta pressió.
Cada producte es subministra amb un informe de prova de pressió de fàbrica. El factor de seguretat del sistema és 4:1.
Aquesta mànega hidràulica trenada d'acer compleix les normes SAE 100R2 i DIN 20022.
La nostra fàbrica implementa un estricte control de qualitat, amb una inspecció completa abans de l'enviament.
Oferim una garantia de 12-mesos. S'admet la inspecció de tercers. Les comandes de mostra estan disponibles en condicions acordades. El nostre equip tècnic ofereix assistència les 24 hores.
Especificacions
|
Item |
Detalls |
|
Reforç |
Trena de filferro d'acer al carboni (1 o 2 capes) |
|
Diàmetre interior |
4-51 mm |
|
Pressió de treball (1 capa) |
25 MPa |
|
Pressió de treball (2 capes) |
60 MPa |
|
Pressió d'esclat |
Major o igual a 4 × pressió de treball |
|
Angle de trena |
54 graus 44′ |
|
Interval de temperatura |
-40 graus a +100 graus (fins a 125 graus) |
|
Estàndard |
SAE 100R2 / DIN 20022 |
|
Vida del pols |
>400.000 cicles |
|
Factor de seguretat |
4:1 |
